一、方案总则

1.1 设计背景

随着教育信息化的不断推进，传统教室已难以满足现代化教学的需求，多媒体教室作为融合音频、视频、计算机、网络等多种技术的教学载体，能够有效提升教学效率、丰富教学形式、激发学生学习兴趣。本方案针对中小学、高校或培训机构的标准教室，结合日常教学、课件演示、小组讨论、线上授课等核心需求，设计一套功能完善、操作便捷、稳定可靠、性价比高的多媒体教室系统，助力实现教学数字化、智能化转型。

1.2 设计原则

实用性优先：贴合教学实际需求，聚焦课件展示、板书补充、音频播放、线上互动等核心功能，避免冗余设计，确保教师快速上手、熟练操作。
稳定性可靠：选用成熟、优质的硬件设备和软件系统，降低故障发生率，配备应急备用方案，保障教学活动连续开展。
易用性便捷：系统操作界面简洁直观，设备控制集中化，减少教师操作复杂度，无需专业技术培训即可正常使用。
可扩展性强：预留接口和升级空间，支持后续接入智慧教学平台、录播系统、物联网设备等，适配未来教育信息化升级需求。
经济性合理：在满足功能需求的前提下，优化设备配置，控制整体成本，兼顾性价比与实用性，避免盲目追求高端设备造成资源浪费。
节能环保：选用低功耗、环保型设备，设置节能模式，减少电力消耗和设备损耗，符合绿色校园建设要求。

1.3 设计目标

构建一套“教、学、演、录”一体化的多媒体教室系统，实现以下目标：

满足日常课件（PPT、视频、音频、文档）的清晰展示和流畅播放，支持多格式文件兼容。
实现教师与学生的高效互动，支持板书书写、批注、提问、小组展示等教学场景。
支持线上授课、直播、录播功能，实现线下教学与线上教学的无缝衔接。
设备运行稳定，操作便捷，降低教师教学负担，提升课堂教学效率和质量。
系统可灵活升级，适配未来智慧教学、个性化教学的发展需求。

1.4 适用场景

本方案适用于中小学标准教室、高校公共教室、培训机构授课教室等，可满足理论教学、课件演示、案例分析、线上直播、课程录制、小组讨论等多种教学场景，适配20-60人的班级规模。

二、整体系统设计

多媒体教室系统整体分为五大核心模块：显示系统、音频系统、计算机系统、控制系统、辅助系统，各模块协同工作，形成完整的多媒体教学环境。系统整体架构简洁清晰，设备连接合理，便于安装、调试和维护。

2.1 系统架构图

（备注：此处可插入系统架构图，清晰展示各模块的连接关系，包括显示系统、音频系统、计算机系统、控制系统、辅助系统的核心设备及信号流向，便于后期施工和调试。）

核心架构逻辑：教师通过控制终端（中控台）统一控制所有设备，计算机系统输出课件、视频等信号至显示系统，音频系统实现声音采集与播放，辅助系统保障设备正常运行，控制系统实现全流程自动化管控。

三、各子系统详细设计

3.1 显示系统

显示系统是多媒体教室的核心输出载体，核心需求是清晰、直观、无死角，确保教室每个位置的学生都能清晰看到课件内容，同时支持板书、批注等互动功能。

3.1.1 核心设备配置

主显示设备：选用86英寸智能交互平板（推荐4K分辨率），支持多点触控（至少10点），响应速度快，色彩还原度高，可直接实现板书书写、课件批注、手势操作等功能，替代传统投影+幕布的组合，避免投影模糊、反光等问题。平板内置安卓系统，支持安装教学APP，同时预留HDMI接口，可连接计算机、U盘等外部设备。
辅助显示设备（可选）：若教室规模较大（50人以上），可在教室两侧增设2台55英寸辅助显示器，同步显示主平板内容，解决后排学生看不清的问题；也可选用投影幕布（120英寸）作为备用显示设备，应对智能平板故障等突发情况。
视频切换器：选用1进4出HDMI切换器，支持计算机、U盘、摄像头等多设备信号切换，确保信号传输稳定，切换流畅，无卡顿、无黑屏现象。

3.1.2 安装要求

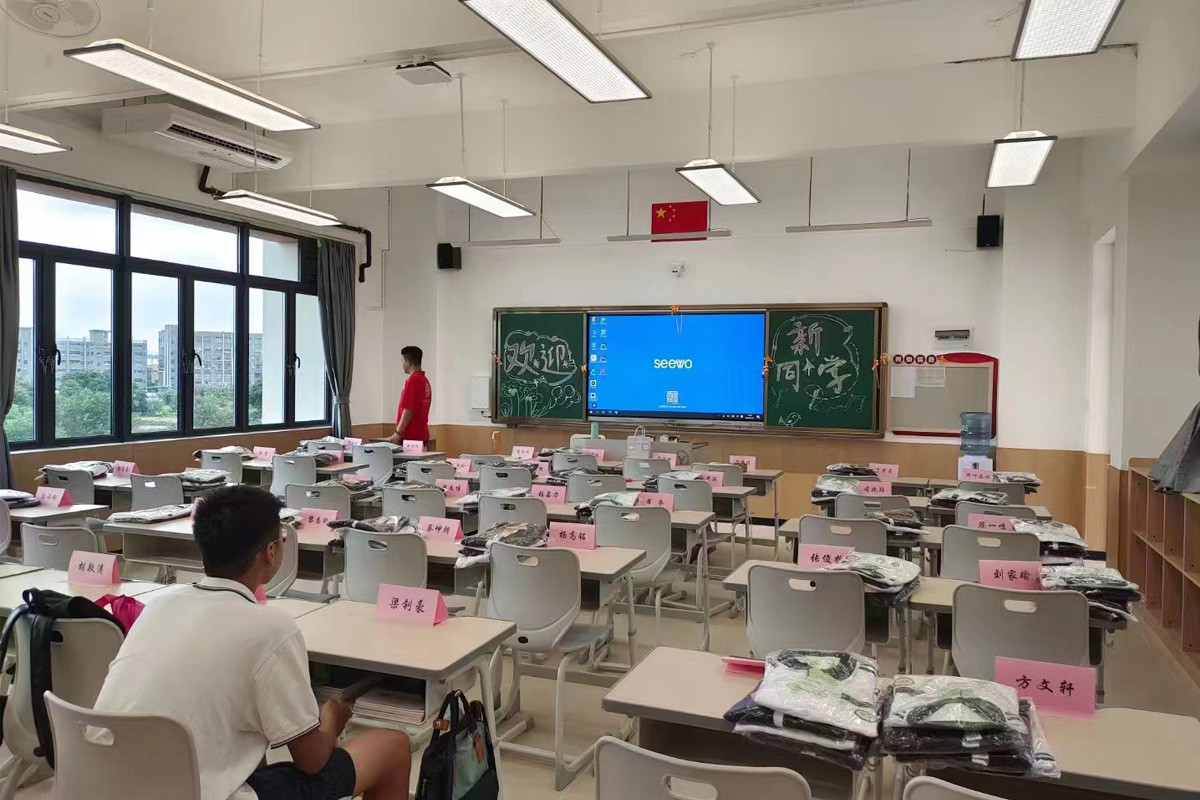

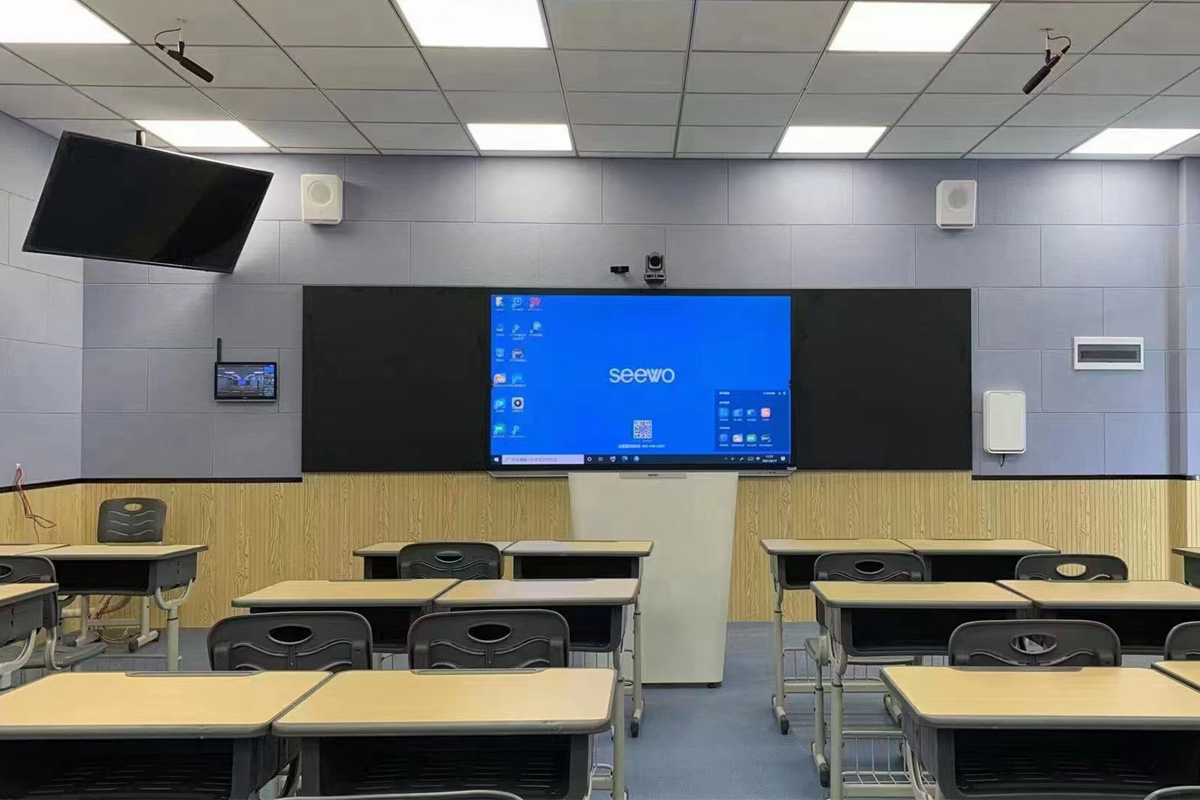

智能交互平板安装在教室前方黑板中央位置，高度距地面1.2-1.5米，确保教师站立操作舒适，学生视线无遮挡，避免反光（可搭配防反光膜）。
辅助显示器安装在教室两侧墙壁，高度与主平板一致，与主平板保持对称，确保后排学生清晰可见。
视频切换器安装在中控台内部，固定牢固，线路整理规范，做好标识，便于后期维护。

3.2 音频系统

音频系统的核心需求是声音清晰、无杂音、音量适中，确保教师的声音能够均匀覆盖整个教室，同时支持学生发言、音频播放、线上语音互动等功能，避免出现声音失真、啸叫等问题。

3.2.1 核心设备配置

无线麦克风：选用2套领夹式无线麦克风（教师用）+1套手持无线麦克风（学生发言用），频率稳定，抗干扰能力强，传输距离≥10米，续航时间≥8小时，支持充电，避免有线麦克风的线路束缚。
音频功率放大器：选用与音箱匹配的功率放大器，输出功率≥200W，支持音量调节、音质调节，具备过载保护、短路保护功能，确保音频播放稳定，无失真。
音箱：选用2只壁挂式音箱，功率≥60W，频响范围50Hz-20kHz，音质清晰，指向性好，安装在教室前方两侧墙壁，高度距地面2.5-3米，确保声音均匀覆盖整个教室，无死角、无啸叫。
音频处理器（可选）：若教室面积较大（60人以上），可增设音频处理器，实现声音降噪、回声消除、音量自动调节等功能，提升音频质量，避免啸叫和杂音。

3.2.2 安装要求

音箱安装在教室前方两侧墙壁，与主显示设备保持对称，角度略微向下倾斜（指向学生区域），避免声音直射教师耳朵，减少啸叫。
无线麦克风接收器安装在中控台内部，与麦克风频率匹配，摆放位置远离其他电子设备，避免信号干扰。
音频线路与视频线路分开布置，避免信号干扰，线路整理规范，做好绝缘处理，防止短路。

3.3 计算机系统

计算机系统是多媒体教室的核心控制终端，负责课件播放、视频播放、线上授课、课程录制等功能，要求运行稳定、配置充足，能够流畅运行各类教学软件和多媒体文件。

3.3.1 核心设备配置

教学计算机：选用台式计算机，配置满足教学需求：CPU≥Intel i5（或AMD Ryzen 5），内存≥16GB，硬盘≥512GB SSD（提升运行速度），显卡≥独立显卡（2GB显存），支持HDMI、USB3.0等接口，预装Windows 10/11系统，安装Office、课件播放软件、线上授课软件（如腾讯会议、钉钉）、录播软件等常用教学工具。
U盘/移动硬盘：配备1个128GB U盘，用于存储课件、视频等教学资料，作为备用存储设备，避免计算机故障导致资料丢失。
网络设备：教室配备千兆有线网络接口（≥2个），连接教学计算机和智能交互平板，同时支持WiFi覆盖（可接入校园WiFi），确保线上授课、资料下载等网络需求，网络速度≥100Mbps，稳定性强。

3.3.2 安装要求

教学计算机放置在中控台内部，固定牢固，通风良好，避免灰尘堆积，便于散热。
网络接口安装在中控台附近，线路整理规范，做好标识，确保网络连接稳定，无松动。
计算机系统安装完成后，进行调试，确保所有教学软件正常运行，多媒体文件（PPT、视频、音频）能够流畅播放。

3.4 控制系统

控制系统的核心需求是操作便捷、集中管控，实现对所有多媒体设备的统一控制，减少教师操作步骤，提升教学效率，同时支持应急控制，应对设备故障等突发情况。

3.4.1 核心设备配置

中央控制台：选用一体化中控台，内置设备安装空间，集成电源控制、信号切换、音量调节等功能，配备简洁的操作面板，教师可通过面板一键开启/关闭所有设备，调节音量、切换信号，操作直观便捷。
智能控制软件：安装在教学计算机上，支持远程控制智能交互平板、音频设备、视频设备等，可实现课件批注、手势操作、设备状态监控等功能，同时支持快捷键操作，提升操作效率。
电源管理系统：选用智能电源管理器，支持一键开启/关闭所有设备电源，具备过载保护、漏电保护功能，同时设置定时关机功能，避免设备长期待机造成电力浪费和设备损耗。
